用 Draw.io MCP 生成架构图：为什么值得一试

我开始用 Draw.io MCP 之前，画一张架构图的标准流程是：打开 diagrams.net，拖拽形状，手动连线，排版，导出为 PNG，粘贴进 Confluence 或 slide deck，然后两周后忘记更新它。这个流程很常见，也很没效率。

Draw.io MCP 改变了这个循环。给它结构化的输入，几秒钟内就有可编辑的 .drawio 文件。更重要的是，这个文件可以和代码一起进 Git，可以被 diff，可以在流水线变更后重新生成。图表从此有了生命，而不是一张被遗忘在 slide 里的截图。

Draw.io MCP 实际做了什么

它在 Draw.io（也叫 diagrams.net）和 AI 工具之间建了一层桥，通过 Model Context Protocol (MCP) 传递结构化指令。你不用拖动任何形状，只需提供文本、CSV 或 Mermaid 格式的输入，MCP 就会生成 .drawio、.png 或 .svg 文件，或者返回一个托管链接。

有几种运行方式可以选择：

MCP App Server：直接在兼容的 AI 聊天界面中渲染图表
MCP Tool Server：生成草稿后在浏览器中打开供编辑
CLI/skill 集成：本地生成并导出
Hosted Instructions 模式：不用安装任何东西就能创建图表

支持的格式包括原生 Draw.io XML、CSV（简单但出奇地好用），以及 Mermaid.js。50 个节点以下的图，草稿在几秒内出来。更大的图可能需要五秒或更久，但比手工画快太多了。

没有什么魔法，就是实用的自动化。用过之后我现在遇到需要图表的场景，第一反应就是先问 MCP。

为什么它适合工程工作流

云平台和基础设施的架构图不该是静态文档。需求、服务边界、CI/CD 流程都在变，图也应该跟着变。问题是手动维护的成本太高，所以大多数团队选择不维护。

Draw.io MCP 解决的正是这个问题：

速度：几分钟出草稿，不是几小时。草稿不需要完美，需要足够快。

一致性：结构化输入强制执行固定的布局风格，团队里不同人生成的图遵循同样的规范。

版本控制：.drawio 文件进 Git，diff 和 merge 真的有意义。图表改了什么，一目了然。

可复现性：架构变更后重新生成图只需几秒，而不是重画。

图表从此成为工程工作流的一部分，而不是可有可无的附属品。

一个真实示例：生成 CI/CD 图

用一个专门为 Draw.io MCP 构建的 GitHub Copilot skill 发出这条指令：

“Create a clean CI/CD diagram for GitHub Actions deploying to an Azure Container Registry using drawio mcp”

几秒钟后，生成一个 .drawio 文件，内容包含：

Workflow 触发条件
构建步骤
推送到 Azure Container Registry
部署到容器

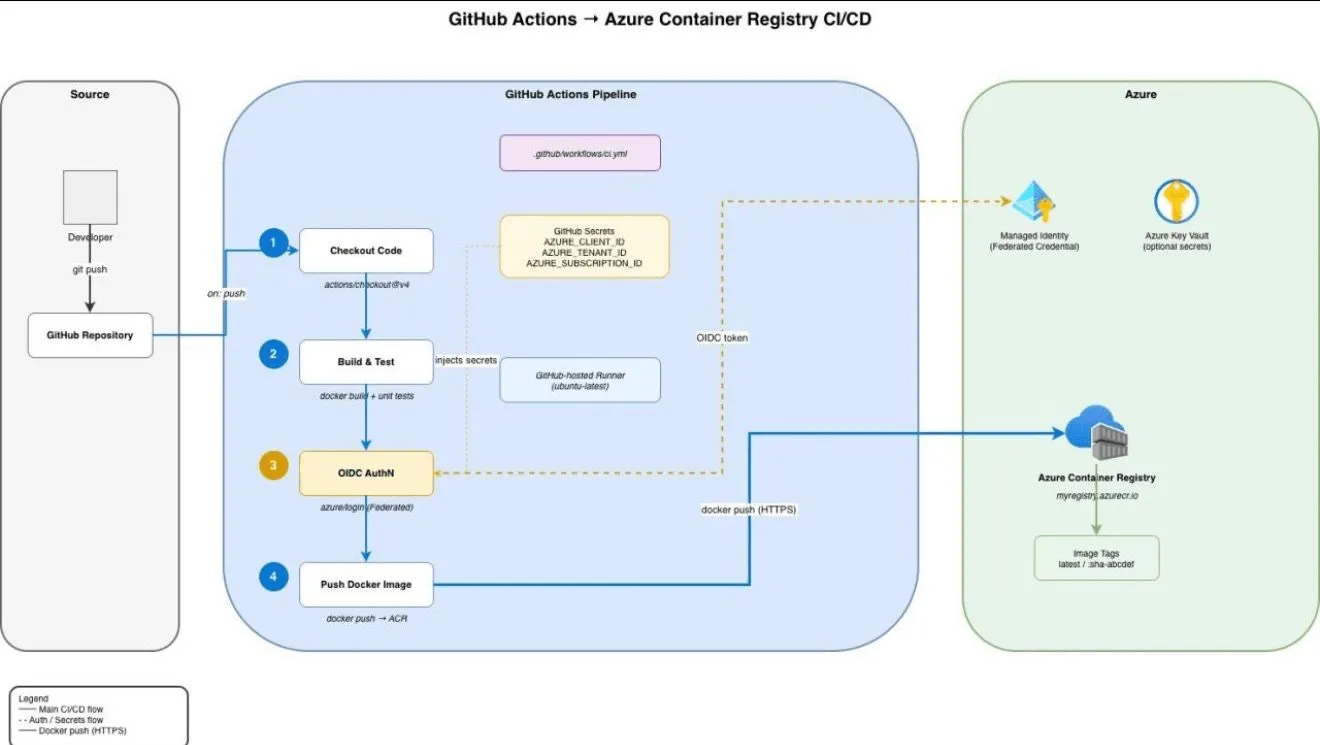

使用 Draw.io 和 GitHub Copilot 自定义 Skill 生成 CI/CD 图的截图

草稿不是完美的，但已经 80-90% 正确。调整几个组件名称，微调布局，然后和 YAML workflow 文件一起提交。后来 pipeline 变更了，重新生成图只花了几秒。

从空白画布开始画，变成从一个已经接近正确的东西开始改。这个差别在实际工作中非常明显。

在 AI 辅助开发场景下，它为什么变得更重要

AI 工具的文字输出对架构理解来说往往不够直观。一张图能在人和系统意图之间建立比文字更快的共识。

有一个我常用的工作模式：

用 prompt 表达架构意图
生成图表草稿
检查清晰度和正确性
精炼后和文档一起发布

这不是用图代替思考，而是让意图在早期就可视化。团队里的人能更快看出问题，反馈循环更短，讨论有了焦点。

它填补的那个空缺

很多团队的图表有「半衰期短」的问题。kickoff 时画了，下个 sprint 就和实际情况脱节了。原因很简单：更新图的成本太高，优先级总是排不上去。

Draw.io MCP 让更新成本下降到接近零：架构变了，重跑一次，新图出来，commit。图表的命名和结构保持一致，因为每次都从同样的结构化输入生成。

一旦图表进了 Git，就会被 review、被 diff、被讨论，就像代码一样。这才是真正的「图即代码」。

让自动生成的图保持可用的几个原则

自动化图有一个风险：如果输入太细，图会变成一团乱麻，什么都看不清楚。我自己用下来，几条原则比较有用：

每张图最多 3-4 个泳道或区域
保持清晰的从左到右的主流向
用阶段编号代替大量边标签
每个方块一个明确的职责
避免交叉箭头

云架构图还可以加简单的校验逻辑，确保输出的连贯性。输入干净，输出才干净。

什么时候该用，什么时候不用

适合用 Draw.io MCP 的场景：

需要快速的架构迭代
需要一致的图表规范
需要可版本控制、可复现的输出

不适合完全依赖它的场景：营销 slide、高管演示这类需要高度打磨的视觉材料。在这类场景，用 MCP 生成一个扎实的基线，再手动精炼。

它在生命周期中的位置

Draw.io MCP 不只是项目初期用一次：

设计阶段：快速对比不同方案
实施阶段：验证部署意图
运营阶段：保持 runbook 更新

在使用 infrastructure as code 的环境里，甚至可以在 CI/CD 流水线里自动生成图，比如从 Terraform plan 生成更新后的架构图。图表成为交付物的一部分，而不是可选的附属任务。

团队如何落地

向团队引入 MCP 时，保持轻量的 onboarding 是关键：

先标准化一种图类型（比如服务流程图）
定义简单的视觉规范（泳道、方向、命名）
把图表加入 PR 和设计评审的检查清单
再扩展到领域特定的 skill（云图标校验、合规映射）

从小处开始，快速交付价值，再逐步扩展。

最后说一句

Draw.io MCP 把画图变成了工程工作的一部分，而不是一件一拖再拖的杂事。它降低了保持图表更新的成本，让视觉资产真正融入交付流程，在 AI 辅助和代码驱动的工作环境里自然契合。

第一稿的精致度会有所取舍，换来的是速度和适应性。实践下来，这正是让图表保持诚实、与现实对齐的代价。

从你的团队最常用的一种图开始，定好视觉规范，把 MCP 集成进 review 流程。当图表和系统住在一起而不是 slide deck 里，价值才真正显现。
